Kontakt brava za skuter univerzalna 4 izlaza

Univerzalna kontakt brava sa 4 izlaza predstavlja ključnu komponentu elektroinstalacije vašeg skutera ili ATV vozila, zaduženu za kontrolu napajanja svih električnih sistema. Ova kontakt brava za skutere dizajnirana je kao univerzalno rešenje koje odgovara širokom spektru vozila sa dvotaktnim i četvorotaktnim motorima različitih zapremina. Sa prečnikom cilindra od 26 mm i dužinom od 45 mm, ova brava omogućava jednostavnu ugradnju na većinu popularnih modela skutera i kvadova dostupnih na tržištu Srbije.

Tehničke specifikacije kontakt brave 4 izlaza

Ova univerzalna kontakt brava proizvedena je od visokokvalitetnih materijala koji garantuju dugotrajnost i pouzdanost u radu.  Prekidač paljenja sa četiri izlaza omogućava pravilno povezivanje svih ključnih električnih komponenti vozila.

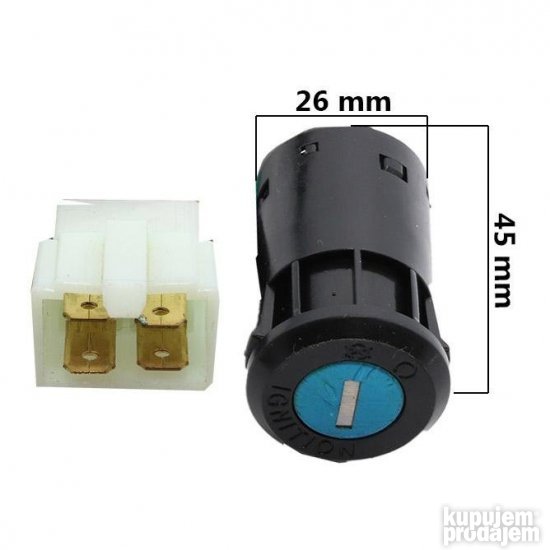

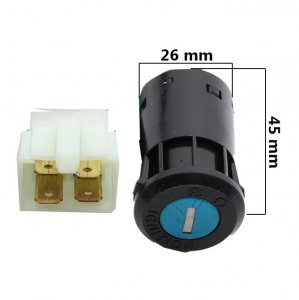

• Prečnik cilindra brave:  26 mm
• Dužina cilindra:  45 mm
• Broj izlaza (žica):  4 pina
• Broj pozicija:  2 (ON/OFF – uključeno/isključeno)

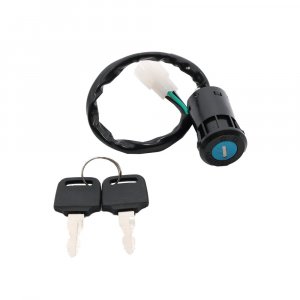

• Broj ključeva u kompletu:  2 komada
• Dužina kablova:  približno 25 cm (250 mm)
• Tip konektora:  muški (male) 4-pinski u belom plastičnom kućištu
• Materijal kontakata:  Mesing (brass)
• Materijal kućišta:  Termootporna plastika
• Materijal cilindra:  Cink legura
• Radni napon:  12V DC
• Namena:  Skuteri, mopedi, ATV vozila, kvadovi

Raspored žica i šema povezivanja

Kontakt brava sa 4 izlaza koristi standardnu konfiguraciju koja je kompatibilna sa većinom kineskih skutera i ATV vozila. Pravilno povezivanje žica je ključno za ispravno funkcionisanje sistema paljenja i svih električnih potrošača.

• Crvena žica (RED):  Napajanje 12V+ sa akumulatora (konstantni plus)
• Crna žica (BLACK):  Izlaz 12V+ kada je kontakt uključen (napajanje CDI, bobine)
• Zelena žica (GREEN):  Masa (ground) – povezuje se na minus akumulatora ili ram
• Bela žica (WHITE):  Kill switch – za gašenje motora (povezana sa CDI jedinicom)

Princip rada kontakt brave

Kada okrenete ključ u poziciju ON, brava povezuje crvenu i crnu žicu čime se omogućava protok struje od akumulatora ka CDI elektronici,  bobini paljenja i ostalim potrošačima. U poziciji OFF, brava povezuje zelenu i belu žicu čime se vrši uzemljenje kill switcha i motor se gasi. Ovaj sistem pruža pouzdan način za uključivanje i isključivanje vašeg vozila.

Kompatibilne zapremine motora

Univerzalna kontakt brava odgovara za vozila sa motorima širokog spektra zapremina. Zahvaljujući standardnim dimenzijama i rasporedu priključaka, može se ugraditi na većinu kineskih skutera i ATV vozila.

• 50cc – skuteri i mopedi sa motorom 139QMB/139QMA
• 70cc – ATV vozila i mali kvadovi
• 90cc – ATV vozila i skuteri sa povećanom kubikažom
• 110cc – kvadovi i ATV vozila
• 125cc – skuteri sa motorom 152QMI i ATV vozila
• 150cc – skuteri sa motorom 157QMJ
• 200cc – veći skuteri i ATV vozila
• 250cc – skuteri i kvadovi veće zapremine

Kompatibilni brendovi i modeli skutera

Kontakt brava univerzalna 4 izlaza odgovara za veliki broj proizvođača skutera i ATV vozila. Navedeni su najčešći brendovi čija vozila koriste ovaj tip prekidača paljenja sa standardnim dimenzijama.

Kineski skuteri 4T 50cc

Brava je kompatibilna sa svim kineskim skuterima sa 4T motorom 50cc koji koriste standardni GY6 139QMB motor. Jednostavna zamena bez potrebe za modifikacijama.

Kineski skuteri 4T 125cc i 150cc

Odgovara za kineske skutere 125cc i 150cc sa motorima oznake 152QMI i 157QMJ.

Baotian skuteri

Kompatibilna sa Baotian modelima uključujući Baotian BT49QT-9,  Baotian BT49QT-7,  Baotian BT49QT-12,  Baotian BT50QT-9,  Baotian BT49QT-11,  Baotian BT49QT-20,  Baotian BT49QT-21 i Baotian Tanco 50.

Sprint skuteri

Odgovara za Sprint modele uključujući Sprint Sport 50,  Sprint Basic 50,  Sprint Falcon 50,  Sprint Fantom 50 i Sprint Max 50.

Kymco skuteri

Kompatibilna sa Kymco modelima kao što su Kymco Agility 50 4T,  Kymco Vitality 50 4T,  Kymco DJ 50 S 4T i Kymco Super 8 50 4T.

Peugeot skuteri

Odgovara za Peugeot modele kao što su Peugeot V-Clic 50 4T,  Peugeot Kisbee 50 4T i Peugeot Tweet 50 4T.

Piaggio i Gilera skuteri

Kompatibilna sa Piaggio modelima uključujući Piaggio Liberty 50 4T,  Piaggio Zip 50 4T i Gilera Runner 50 4T.

Honda skuteri

Odgovara za Honda modele kao što su Honda Dio 50 4T,  Honda Vision 50 4T i Honda Today 50.

Yamaha skuteri

Kompatibilna sa Yamaha modelima uključujući Yamaha Vino 50 4T,  Yamaha Neo's 50 4T i Yamaha Giggle 50.

Ostali brendovi skutera i ATV vozila

Univerzalna kontakt brava takođe odgovara za skutere i ATV vozila brendova TaoTao,  Znen,  Benzhou,  Jmstar,  Roketa,  SUNL,  Jonway,  Peace Sports,  Vento,  Rex,  Lexmoto,  Keeway,  Generic,  Explorer,  Adly,  Longjia i mnoge druge koji koriste standardne dimenzije cilindra brave 26 mm.
