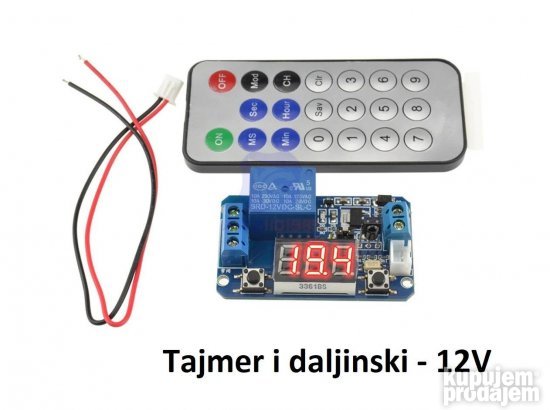

Vremenski rele - tajmer sa daljinskim - 12V

Vremenski rele - tajmer sa daljinskim - 12V

Karakteristike:
- Ulazni napon:   12 V DC
- Dimenzije: 56 x 34 x 20 mm
- Maksimalno opterecenje: 10A / 250VAC / 30VDC
- Rele: NO + NC kontakt
- Indikatori upaljenosti uređaja i relea crvene boje
- Domet: nekoliko metara, navodno 5-8m daljine maksimalno

Na daljinskome na ON startujete podešeni program.
Na daljnskome na OFF zaustavite program u željenome trenutku ako ne želite da ide do kraja.
Na daljisnkome menjate vremenski interval na MS (milisekunde), SEC (sekunde), MIN (minute), HOUR (sate).
Na tasteru MOD menjaju se modovi u kom će režimu raditi i nakon par sekundi sam zapamti mod.
Na taster CLR se resetuju podešavanja vremena.
Unos vremena je preko tastature tipa zelite 10 da bude vreme, unosi se na tastaturi 010 vrednost i na SAV se memoriše

Modovi:
- Mod 0:   Pali rele, odradi zadati interval i gasi isti
- Mod 1:   Rele je ugašen dok ne prođe zadato vreme nakon čega se pali i ostaje u radu
- Mod 4:   Ciklično ponavlja dva intervala vremena pri čemu se pali rele uneto drugo vreme, pa onda gasi rele interval prvoga unetoga vremena i tako u krug. Dva vremena se unose tipa 005 na tastaturi pa onda tipa 010 pa na SAV da memoriše
- Mod 5:   Sličan modu 4 samo prvo čeka rele pa ga onda pali i tako u krug

Uređaj pamti memorisani mod i vreme.
Na dovođenje napona se aktivira i odradi podeseni mod pri čemu i ne mora da ima daljinski.
Na levi taster na ploči se gasi funkcija daljinskoga, da bi se isti opet upalio treba raskačiti napajanje uređaju.
Na desni taster se gase cire i pale displeja.
Na dve izvedene žice se može isto kao daljinskim startovati podešeni mod i vreme.
Povezivanje: +12 volti napona ide na prvi zavrtanj do belog džeka na pločici, a na sledeći ide masa tj minus napon napajanja.
